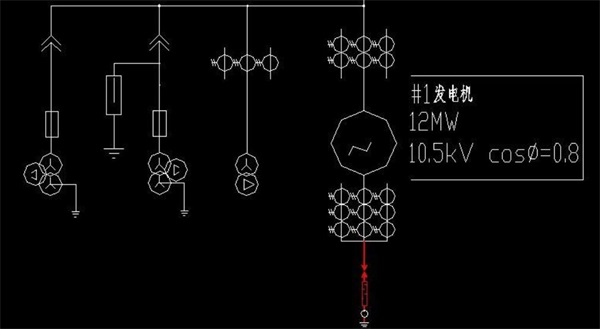

發電機中性點接地一般有以下幾類：

1.中性點不接地：當發生單相接地故障時，其故障電流就是發電機三相對地電容電流，當此電流小于5毫安時，并沒有燒毀鐵芯的危險。發電機中性點不接地方式，一般適用于小容量的發電機。

2.中性點經單相電壓互感器接地：實際上這也是一種中性點不接地方式，單相電壓互感器僅僅用來測量發電機中性點的基波和三次諧波電壓。這種接地方式能實現無死區的定子接地保護。

3.中性點經單相變壓器高阻接地：發電機中性點通過二次側接有電阻的接地變壓器接地，實際上就是經大電阻接地，變壓器的作用就是使低壓小電阻起高壓大電阻的作用，這樣可以簡化電阻器結構、降低造價。大電阻為故障點提供純阻性的電流，同時大電阻也起到了限制發生弧光接地時產生的過電壓的作用。注意發電機起勵升壓前要檢查接地變壓器上端的中性點接地刀閘合好。

4.中性點經消弧線圈接地：在發生單相接地故障時，消弧線圈將在零序電壓作用下產生感性電流，從而對單相接地時的電容電流起補償作用（采用過補償方式，以避免串聯諧振過電壓）。這種方式也可以實現高靈敏度既無死區的定子接地保護。

5.中性點直接接地：在這種接地種方式下，接地電流很大，需要立即跳開發電機滅磁開關和出口斷路器（或發變組出口斷路器）。
